單層鋼結構中的坡屋設計

單層建筑鋼結構中的雨棚應設計成單坡，排水方向不應朝向主體結構。

主體結構外墻與雨棚屋面的連接要注意。主體結構外墻的一段應覆蓋雨棚頂，使主體結構外墻排水通暢，不滲漏。

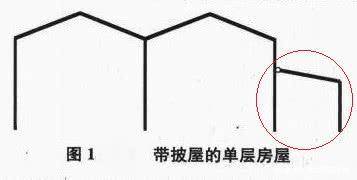

作為子結構，雨棚的跨度一般小于主體結構的跨度，通常與主體結構鉸接，如圖1所示。

風荷載體型系數應采用現行國家標準《建筑結構荷載規范》的相關規定，并根據相關規定充分考慮雨棚與主體結構連接處的積雪效應；在設計與雨棚連接的主剛架柱時，應充分考慮雨棚對其剪力的不利影響。
在設計中，有人認為由于雨棚是一個子結構，子結構(兩個懸臂梁之間的簡支梁)可以像多跨靜定梁一樣，與主體結構(簡支梁兩側的簡支梁)分開計算。

這兩種情況其實是有區別的：是靜定結構，另一種是超靜定結構。

荷載作用在多跨靜定梁的主體結構上，不影響下部結構的撓度和內力，只影響荷載。

作用在帶雨棚的單層門式剛架房屋主體結構(超靜定結構)上的荷載(豎向荷載或水平荷載)會影響下部結構(雨棚)的位移和內力。因此，無論荷載作用于主體結構還是下部結構，都要作為一個整體進行分析計算。

關于雨棚與主體結構連接處的積雪效應，《建筑結構荷載規范》，第5項，“一般高低屋面都存在風渦，積雪往往形成曲線圖形的堆積。

《建筑結構荷載規范》簡化為矩形雪堆，平均值為20，雪堆長度為2h，但不小于4m，不大于8m。”在2007年3月的遼寧大雪中，充分說明了那里雪堆效應的嚴重性；另外還有一個滑雪效果由高到低的問題，在設計中要充分注意。
